德通DT-LUCB涡街流量计 沼气/过热蒸汽流量计/压缩空气涡街流量计/热水流量计厂家选型批发价格
“德通DT-LUCB涡街流量计 沼气/过热蒸汽流量计/压缩空气涡街流量计/热水流量计厂家选型批发价格”参数说明
| 品牌： | 德通 | 加工定制： | 是 |
| 传感器： | 管段式/法兰式 | 口径： | DN50-100 |
| 类型： | 涡街流量计 | 测量介质： | 气体、液体、蒸气 |
| 测量精度： | 1.0级 1.5级 | 测量范围： | 0.3-170000 |
| 公称通径： | DN15-DN1000 | 工作压力： | 1.6、2.5、4.0MPa |
| 工作温度： | -50~500℃ | 型号： | DT-LUCB |
| 包装： | 木箱 | 防爆等级： | ExiaⅡCT2 |
| 产量： | 40000 |
“德通DT-LUCB涡街流量计 沼气/过热蒸汽流量计/压缩空气涡街流量计/热水流量计厂家选型批发价格”详细介绍
佳木斯德通仪表有限公司
电话：0517-80170696
传真：0517-86883986
Q Q：363501937
以上价格为含17%增值税及运费，不开票拍了联系卖家！
厂家直销，可按要求定做
材质可选择、现场订做，常年备货，保修一年
温馨提示：图片、价格及属性仅供参考，具体详情请联系卖家
保证质量，量大电议。欢迎来电洽谈！
产品编号：DT-080

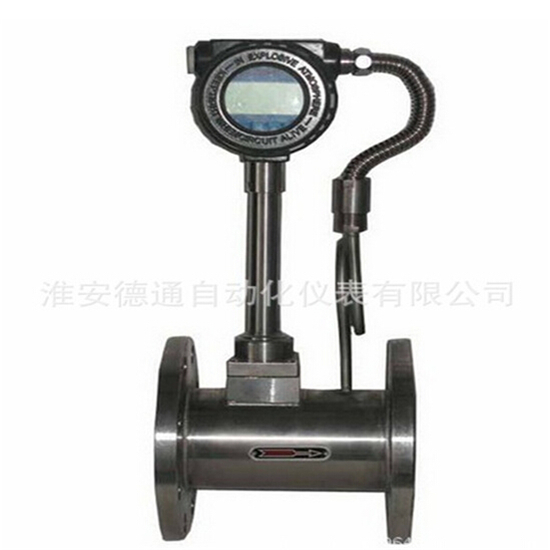

产品名称：DT-080压缩空气涡街流量计
产品类别：涡街流量计
一、概述
压缩空气涡街流量计是根据卡门涡街理论。卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。
压缩空气涡街流量计的旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上的，应力通过在它内部的压电晶体或差动电容元件来检出的，以此制成的一种速度式流量仪表。
压缩空气涡街流量计:应力式涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测,流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。结构简单牢固，无运动磨损部件，使用寿命长，测量精度高，量程宽，阻力损失小。电容式涡街流量计:电容式涡街流量传感器的探头是由一对差动电容组成。旋涡发生体产生的旋涡作用力交替作用在探头两侧，使探头内的差动电容发生差值变化，经放大器转换成流量电脉冲信号。独特的内部结构使探头具有良好的抗振性能和可测最小流量。探头电容极板的基体,采用进口陶瓷在一千多度的高温下成型，故抗高温特性好，核心部件的工艺、结构使可靠性更高。
广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
二、技术参数
◆测量介质：气体、液体、蒸气
◆测量精度：1.0级 1.5级
◆材质：不锈钢, 铝合金
◆温度范围:压电式:-25℃～+350℃ 电容式:-40℃～+450℃

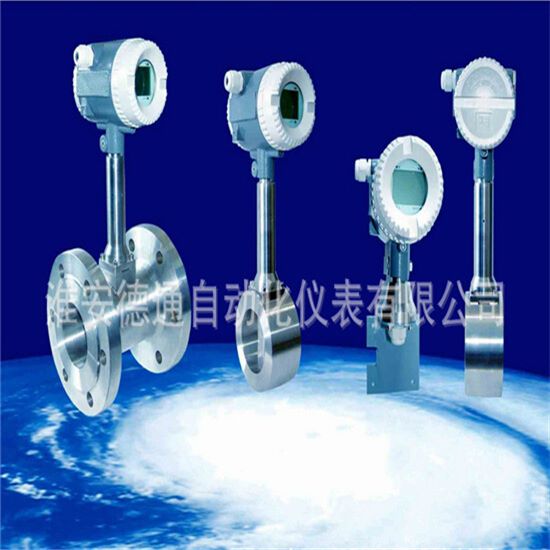

◆连接方式:DN15～DN300为法兰卡装式或法兰连接式,DN300～DN1000为插入式,DN1000以上可特殊订货
◆流速范围:蒸汽:7m/s～70m/s 液体:0.7m/s～7m/s 气体:5～35m/s
◆压力规格:PN1.6MPa; PN2.5MPa; PN4.0MPa,更高压力规格可特殊定做
◆压力损失系数:Cd≤2.6
◆准 确 度:法兰卡装式、法兰连接式:0.5级、1.0级、1.5级 插入式:1.5级、2.5级
◆供电电压:传感器:DC12V或DC24V 变送器:DC24V；现场显示型:DC24V、DC12V或3.6V锂电池
◆输出信号:传感器:脉冲频率信号2～3000Hz 低电平≤1V 高电平≥6V；变送器:两线制4～20mA.DC电流信号
◆抗震性能:压电式≤0.2g 电容式≤2.0g
◆环境温度:传感器:-30℃～+65℃ 变送器:现场显示-10℃～+50℃
◆环境湿度:相对湿度5～85%RH
◆信号远传距离:≤500m
◆直管段长度:上游≥10D 下游≥5D
◆防爆等级:ExiaⅡCT2 - T5本安防爆
◆防护等级:普通型 IP65 潜水型IP68
◆仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。
三、工作原理
1.传感器工作原理
应力式涡街流量计传感器是基于卡门“涡街”原理而开发的一种流量计。流量传感器是由一个与公称直径相同的表体和一个断面为三角形的柱体组成。三角柱两侧交替产生漩涡，在柱体下游交替排列旋涡被称为涡街。旋涡的频率与流体的流速成正比。（见下图）
2.转换器工作原理
2.转换器工作原理
?四、产品选型表
1、明确管道内径、测量介质名称、介质状态、工作压力、工作温度、工艺流量范围(最小、正常、最大工况流量m3/h，)非工况流量可根据用户提供参数定做。
2、根据上述参数查阅流量范围参考表，选择管径的大小，使用的最大流量应不小于流量计额定最大流量的50%。
| 型号 |
说明 |
|||||||
| DT-080 |
压缩空气涡街流量计 |
|||||||
| 安装方式 |
2 |
法兰卡装式 |
||||||
| 3 |
法兰连接式 |
|||||||
| 4 |
管道对焊式 |
|||||||
| 5 |
螺纹连接式 |
|||||||
| 6 |
卡箍连接式 |
|||||||
| 7 |
固定插入式 |
|||||||
| 8 |
球阀插入式 |
|||||||
| 测量介质 |
2 |
液体 |
||||||
| 3 |
气体 |
|||||||
| 4 |
蒸汽 |
|||||||
| 公称通径 |
-X |
流量计公称通径用2-4位阿拉伯数字表示 例如：DN200用200表示 |
||||||
| 输出信号 |
-2 |
脉冲频率信号无显示 |
||||||
| -3 |
脉冲频率信号带显示 |
|||||||
| -4 |
电池供电带显示 |
|||||||
| -5 |
两线制4～20mA信号无显示 |
|||||||
| -6 |
两线制4～20mA信号带显示 |
|||||||
| -7 |
两线制4～20mA信号带hart通讯 |
|||||||
| -8 |
三线制4～20mA信号带显示 |
|||||||
| -9 |
三线制4～20mA信号带RS485通讯 |
|||||||
| 温度规格 |
2 |
-50～50℃（仅电容式） |
||||||
| 3 |
-20～50℃ |
|||||||
| 4 |
50～250℃ |
|||||||
| 5 |
50～320℃ |
|||||||
| 6 |
50～500℃（仅电容式） |
|||||||
| 压力规格 |
2 |
1.6MPa |
||||||
| 3 |
2.5MPa |
|||||||
| 4 |
4.0MPa |
|||||||
| 5 |
更高压力（最高32MPa） |
|||||||
| 补偿类型 |
-P |
一体化压力补偿 |
||||||
| -T |
一 编辑：佳木斯德通仪表有限公司 时间：2019/09/02
