德通DT-UGB玻璃管液位计/玻璃管水位计/耐高温、耐酸碱玻璃管液位计选型
“德通DT-UGB玻璃管液位计/玻璃管水位计/耐高温、耐酸碱玻璃管液位计选型”参数说明
| 品牌： | 德通 | 加工定制： | 是 |
| 类型： | 玻璃管液位计 | 测量范围： | 300、500、600、800mm等等 |
| 材质： | 20#碳钢、201、304不锈钢 | 工作温度： | ≤200℃ |
| 工作压力： | ≤1.6mpa | 型号： | Dt-ugb |
| 包装： | 木箱 | 产量： | 20000 |
“德通DT-UGB玻璃管液位计/玻璃管水位计/耐高温、耐酸碱玻璃管液位计选型”详细介绍
佳木斯德通仪表有限公司
电话：0517-80170696
传真：0517-86883986
Q Q：363501937
以上价格为含17%增值税及运费，不开票拍了联系卖家！
厂家直销，可按要求定做
材质可选择、现场订做，常年备货，保修一年
温馨提示：图片、价格及属性仅供参考，具体详情请联系卖家
保证质量，量大电议。欢迎来电洽谈！
产品编号：DT-UGB

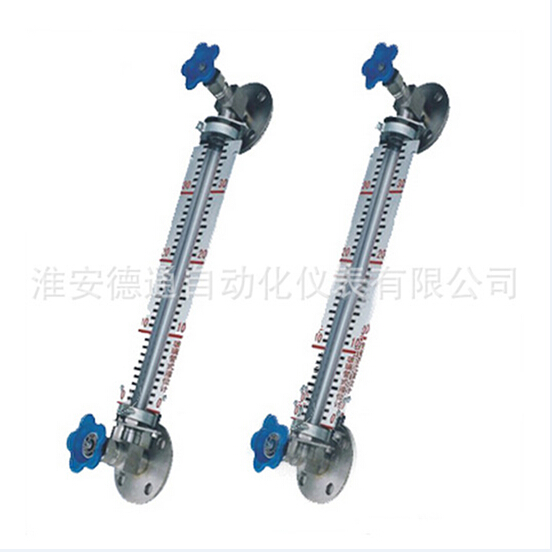

产品名称：DT-UGB玻璃管液位计
产品类别：玻璃管液位计
一、产品概述
玻璃管液位计又称玻璃板液位计，是一种直读式液位测量仪表，主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。具有结构简单，测量准确的优点。特别是储液罐的设备配套，此玻璃管液位计的玻璃管外加了一层不锈钢外保护套，有效的防止磕碰，增加液位计的使用寿命及生产安全。
二、结构原理
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流，免除隐患。
三、技术参数
1.测量范围（安装中心距L）：300、500、600、800（量程可特殊定制）
2.工作压力：≤1.6MPa
3.材质：碳钢、不锈钢
4.工作温度：≤200℃
5.连接法兰标准：HGJ46-91 PN1.6 DN20突面
6.其它法兰标准如JB/T、GB、ANSI等，请用户注明。
7.伴热蒸汽压力：≤0.6MPa
8.蒸汽夹套接头：G1/2"外螺纹
9.钢球自封压力：≥0.2Mpa
10.排污阀：球阀，针形阀
四、结构安装图
五、产品选型表
五、产品选型表
| DT-UGB | |
玻璃管液位计 | ||||
| 仪表类型 | 01 | |
带阀，法兰安装、带刻度 | |||
| 02 | |
带阀，带护套 | ||||
| 03 | |
带阀，带护套、带刻度 | ||||
| 05 | |
带护套 | ||||
| 仪表接液材质 | C | |
碳钢 | |||
| F | |
304不锈钢 | ||||
| L | |
316不锈钢 | ||||
| P | |
PP（防腐） | ||||
| 安装方式 | D | 常规DN25，其它DN15/DN20… | 标注法兰规格（可定制） | |||
| G | 常规G3/4"，其它M20*1.5/1/2NPT… | 标注螺纹规格（可定制） | ||||
| 玻璃管材质 | P | 1.0MPa以下，120℃以下 | 普通硼硅玻璃管 | |||
| S | 2.5MPa以下，350摄氏度以下 | 耐温耐压石英玻璃管 | ||||
| 测量范围 | 口口口mm（标注安装中心距） | |||||
| 注：另外订货时请标注测量介质、操作温度及操作压力 | ||||||
六、液位计的安装和使用
1.首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。
2.液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装必须垂直，最大偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。
3.液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。
佳木斯德通仪表有限公司http://www.hadtyb.com
流量仪表http://www.hadtyb.com/liuliangyibiao/
物位/液位仪表http://www.hadtyb.com/yeweiyibiao/
变送器http://www.hadtyb.com/yaliyibiao/
压力表http://www.hadtyb.com/chanpinzhongxin/yalibiaoxilie/
显示仪表http://www.hadtyb.com/xianshiyibiao/
线缆桥架http://www.hadtyb.com/dianxiandianlan/
校验仪表http://www.hadtyb.com/xiaoyanyibiao/
电话：0517-80170696
传真：0517-86883986
联系人：杨经理 ? ? 18936743558
邮箱：18936743558@163.com
地址：江苏金湖经济开发区神华大道361号
编辑：佳木斯德通仪表有限公司 时间：2019/09/02
